Giải pháp > Mô-đun máy ảnh Sony USB UVC UHD 4K

Mô-đun máy ảnh UHD 4K Sony USB UVC là hệ thống con hình ảnh tích hợp kết hợp công nghệ cảm biến hình ảnh CMOS hiệu suất cao-của Sony với khả năng tương tác rộng của tiêu chuẩn Loại video USB (Lớp video USB, UVC), nhờ đó cho phép quay video 4K độ phân giải cực cao- ở độ phân giải 3840 × 2160 pixel (khoảng 8MP). Tùy thuộc vào phiên bản giao diện USB, tốc độ khung hình có thể đạt được nằm trong khoảng từ 30 đến 60 khung hình/giây (khung hình/giây), trong đó USB 2.0 hỗ trợ tốc độ lên tới 30 khung hình/giây, trong khi giao diện USB 3.0 hoặc USB 3.2 Thế hệ 1 cho phép hoạt động ở tốc độ 60 khung hình/giây. Là một giải pháp hình ảnh quang học UHD, mô-đun như vậy thường tích hợp cảm biến CMOS chiếu hậu (BI)-của Sony chẳng hạn như STARVIS® IMX415, IMX317 hoặc các cảm biến từ dòng Exmor R-cùng với cụm ống kính quang học chính xác, bộ xử lý tín hiệu hình ảnh tích hợp (ISP) để cải thiện hình ảnh theo thời gian thực và bộ điều khiển giao diện USB tuân thủ UVC 1.1–1.5 thông số kỹ thuật. Việc tích hợp kiến ​​trúc này cho phép hoạt động cắm{27}}và-thực sự trên các nền tảng Windows, Linux, macOS và Android mà không cần cài đặt trình điều khiển tùy chỉnh, giúp giảm đáng kể độ phức tạp của việc tích hợp hệ thống nhúng và rút ngắn thời gian{29}}đưa sản phẩm ra thị trường. Do đó, mô hình thiết kế này cho phép các nhà sản xuất thiết bị gốc (OEM) phân bổ nguồn lực kỹ thuật theo hướng tối ưu hóa ứng dụng ở cấp độ cao hơn thay vì phát triển trình điều khiển ở cấp độ thấp. Do đó, sự kết hợp giữa hiệu suất cảm biến của Sony và độ bền của giao diện UVC đã định vị loại mô-đun máy ảnh này như một thành phần cốt lõi trong các ứng dụng mà việc thu thập dữ liệu hình ảnh có độ phân giải cao đáng tin cậy là rất quan trọng, đặc biệt là trong các hệ thống thị giác yêu cầu độ chính xác không gian cao, hiệu suất ánh sáng yếu và khả năng tích hợp hệ thống hợp lý.

Cảm biến hình ảnh Sony CMOS hiệu suất cao-

Mô-đun này kết hợp các cảm biến hình ảnh Sony CMOS hiệu suất cao, chẳng hạn như các cảm biến từ dòng STARVIS® và Exmor R, thường áp dụng các kiến ​​trúc -được chiếu sáng ngược hoặc xếp chồng. Nhờ khả năng tái tạo màu sắc chính xác, dải động rộng và độ nhạy sáng-thấp tuyệt vời, những cảm biến này thiết lập nền tảng vững chắc cho hiệu suất chụp ảnh có độ phân giải cực cao-độ phân giải cao.

Hình ảnh HD-Động{1}}Phạm vi cực cao-HD

Mô-đun này hỗ trợ độ phân giải gốc UHD 4K 3840 × 2160 pixel với tốc độ khung hình lên tới 60 FPS, nhờ đó cho phép xuất hình ảnh ổn định, không bị rớt khung hình-trong các tình huống thu nhận tốc độ-cao. Tận dụng công nghệ ánh sáng yếu-của Sony STARVIS®, hình ảnh chi tiết và rõ ràng có thể được duy trì ngay cả trong điều kiện ánh sáng không đủ hoặc phức tạp.

Tối ưu hóa chi phí hệ thống và hiệu quả tích hợp

Bằng cách tuân thủ tiêu chuẩn UVC, mô-đun này hoạt động theo cách cắm{0}}và-thực sự trên các hệ điều hành chính thống, bao gồm Windows, Linux, macOS và Android mà không cần phát triển trình điều khiển tùy chỉnh. Khả năng này làm giảm đáng kể rủi ro tích hợp hệ thống, rút ​​ngắn chu trình xác thực và gỡ lỗi phần cứng-phần mềm và do đó giảm chi phí phát triển hệ thống tổng thể.

-Xử lý tín hiệu hình ảnh cấp độ chuyên nghiệp

Mô-đun này được trang bị ISP tích hợp{0}cao cấp hỗ trợ các chức năng nâng cao hình ảnh chuyên nghiệp chẳng hạn như dải động cao (HDR)-theo thời gian thực, hiệu chỉnh cân bằng trắng và làm sắc nét cạnh. Các thông số hình ảnh có thể được điều chỉnh linh hoạt để đáp ứng với những thay đổi về độ sáng và độ tương phản của cảnh, nhờ đó đảm bảo thu thập dữ liệu hình ảnh có độ rõ nét-và-độ rõ nét cao.

Phạm vi ứng dụng rộng rãi

Với độ phân giải không gian cao, hiệu suất-ánh sáng yếu đáng tin cậy và giao diện được tiêu chuẩn hóa, mô-đun này có khả năng liên tục cung cấp dữ liệu hình ảnh chất lượng cao-. Do đó, nó được áp dụng rộng rãi cho thị giác máy, kiểm tra công nghiệp, hội nghị truyền hình, hình ảnh y tế và các ứng dụng cảm biến AR/VR.



Trạm kiểm tra AOI công nghiệp

Được cài đặt phía trên các máy chọn-và-đặt SMT hoặc trạm kiểm tra PCB, nó được sử dụng để xác định khuyết tật và đo kích thước của PCB, các bộ phận mạ hoặc các bộ phận cơ khí chính xác. Sự kết hợp giữa độ phân giải không gian cao và tốc độ khung hình ổn định đảm bảo độ tin cậy của dữ liệu hình ảnh trong các tình huống kiểm tra liên tục, tốc độ cao.



AR/VR

Được tích hợp vào tai nghe AR/VR hoặc thiết bị cảm biến không gian, nó ghi lại các hình ảnh môi trường có độ phân giải cao-để hỗ trợ lập bản đồ không gian và theo dõi trực quan. Khả năng tốc độ khung hình cao giúp giảm hiện tượng nhòe chuyển động một cách hiệu quả, đồng thời chất lượng hình ảnh nhất quán giúp cải thiện độ chính xác của việc tái tạo không gian.



Camera giám sát PTZ thông minh HD

Được áp dụng trong các lĩnh vực bảo mật-cao như tổ chức tài chính, trung tâm dữ liệu và khu công nghiệp, nó cung cấp cảnh quay giám sát độ phân giải cực cao-cao{3}}4K. Hiệu suất ánh sáng yếu-của mô-đun đảm bảo hình ảnh rõ ràng vào ban đêm hoặc trong môi trường thiếu sáng, đồng thời tích hợp liền mạch với các hệ thống NVR giám sát phổ biến thông qua giao thức UVC cắm{6}}và-chạy.



Tầm nhìn robot

Được tích hợp vào rô-bốt công nghiệp (ví dụ: rô-bốt xử lý vật liệu, rô-bốt hàn) và rô-bốt cộng tác, nó cho phép định vị chính xác phôi và đường chuyển động. Nó đảm bảo khả năng phản hồi-theo thời gian thực đối với các hành động của robot và có thể tự động điều chỉnh các thông số hình ảnh dựa trên những thay đổi của môi trường để duy trì hiệu suất ổn định.

Xác định kịch bản ứng dụng và mục tiêu hình ảnh

Việc lựa chọn phải bắt đầu bằng một định nghĩa rõ ràng về ứng dụng mục tiêu, chẳng hạn như kiểm tra AOI công nghiệp, tầm nhìn robot, cảm biến không gian AR/VR hoặc giám sát PTZ thông minh. Các ứng dụng yêu cầu phát hiện khuyết điểm tinh vi hoặc đo lường không gian chính xác vốn yêu cầu độ phân giải 4K gốc và tốc độ khung hình cao ổn định, trong khi các kịch bản tập trung vào-giám sát khu vực rộng có thể ưu tiên hiệu suất-trong điều kiện ánh sáng yếu và độ ổn định-lâu dài hơn là độ chính xác không gian cực cao.

Chọn Nền tảng cảm biến hình ảnh Sony phù hợp

Dựa trên điều kiện ánh sáng và yêu cầu về chất lượng hình ảnh mà nên lựa chọn cảm biến Sony CMOS phù hợp. Cảm biến dòng STARVIS® thích hợp hơn cho chụp ảnh trong thời gian-ánh sáng yếu hoặc ban đêm{2}}, trong khi cấu trúc Exmor R hoặc cảm biến xếp chồng phù hợp hơn với các tình huống có dải động cao và tốc độ đọc nhanh. Lựa chọn cảm biến trực tiếp xác định đặc điểm nhiễu, dải động và tính nhất quán của hình ảnh có thể đạt được.

Kết hợp băng thông giao diện USB với yêu cầu hiệu suất

Phiên bản giao diện USB phải phù hợp với tốc độ khung hình mục tiêu. USB 2.0 là đủ cho các ứng dụng hoạt động ở tốc độ 4K@30fps, trong khi đó cần có USB 3.0 hoặc USB 3.2 Gen 1 cho các trường hợp sử dụng 4K@60fps chẳng hạn như kiểm tra tốc độ-cao hoặc thị giác bằng robot. Việc lựa chọn giao diện phù hợp sẽ tránh được chi phí hệ thống không cần thiết mà vẫn đảm bảo độ ổn định băng thông.

Đánh giá khả năng ISP và tính linh hoạt xử lý hình ảnh

ISP tích hợp chất lượng cao là điều cần thiết cho các ứng dụng nhạy cảm với độ trung thực của hình ảnh. Các mô-đun hỗ trợ HDR, hiệu chỉnh cân bằng trắng chính xác và làm sắc nét thích ứng mang lại độ bền cao hơn trước sự thay đổi của ánh sáng và độ tương phản của cảnh. Khả năng này đặc biệt quan trọng trong các hệ thống công nghiệp và y tế, nơi mà sự mất ổn định của hình ảnh thô có thể dẫn đến các lỗi thuật toán.

Xem xét tích hợp hệ thống và khả năng tương thích nền tảng

Việc tuân thủ đầy đủ các tiêu chuẩn UVC 1.1–1.5 đảm bảo hoạt động-không cần trình điều khiển trên các nền tảng Windows, Linux, macOS và Android. Đối với các OEM nhắm mục tiêu triển khai đa nền tảng hoặc lặp lại sản phẩm nhanh chóng, khả năng tương thích UVC giúp giảm đáng kể nỗ lực tích hợp, thời gian xác thực và chi phí bảo trì dài hạn.

Đánh giá các ràng buộc cơ học, quang học và triển khai

Ngoài các thông số kỹ thuật điện tử, trường nhìn của ống kính, khả năng kiểm soát độ biến dạng quang học, hệ số dạng mô-đun và tính linh hoạt khi lắp phải được đánh giá dựa trên các hạn chế vật lý của thiết bị mục tiêu, chẳng hạn như bộ tác động cuối{0}}robot, vỏ máy ảnh PTZ hoặc tai nghe AR/VR. Sự không phù hợp về quang học và cơ học thường trở thành điểm nghẽn trong tích hợp nếu không được giải quyết sớm.

Cân bằng hiệu suất với tổng chi phí hệ thống

Mặc dù mô-đun máy ảnh UHD 4K Sony USB UVC mang lại hiệu quả tích hợp và hình ảnh vượt trội, nhưng-thông số kỹ thuật quá cao có thể làm tăng chi phí hệ thống mà không mang lại lợi ích hữu hình. Lựa chọn tối ưu sẽ cân bằng hiệu suất cảm biến, băng thông giao diện và khả năng của ISP so với nhu cầu ứng dụng thực tế, từ đó tối đa hóa lợi tức đầu tư kỹ thuật.





Ưu điểm chung của Mô-đun máy ảnh Sony USB UVC Chân thành UHD 4K đầu tiên

Tất cả các mô-đun máy ảnh Sony USB UVC của Chân thành UHD 4K đều được xây dựng trên nền tảng phần cứng thống nhất và hoàn thiện, đảm bảo chất lượng ổn định và hành vi hệ thống có thể dự đoán được:

Cắm-và-Phát thông qua Tuân thủ UVC

Hỗ trợ đầy đủ các tiêu chuẩn UVC cho phép vận hành-không cần trình điều khiển trên các hệ thống Windows, Linux, macOS và Android, giúp giảm đáng kể độ phức tạp của quá trình tích hợp.

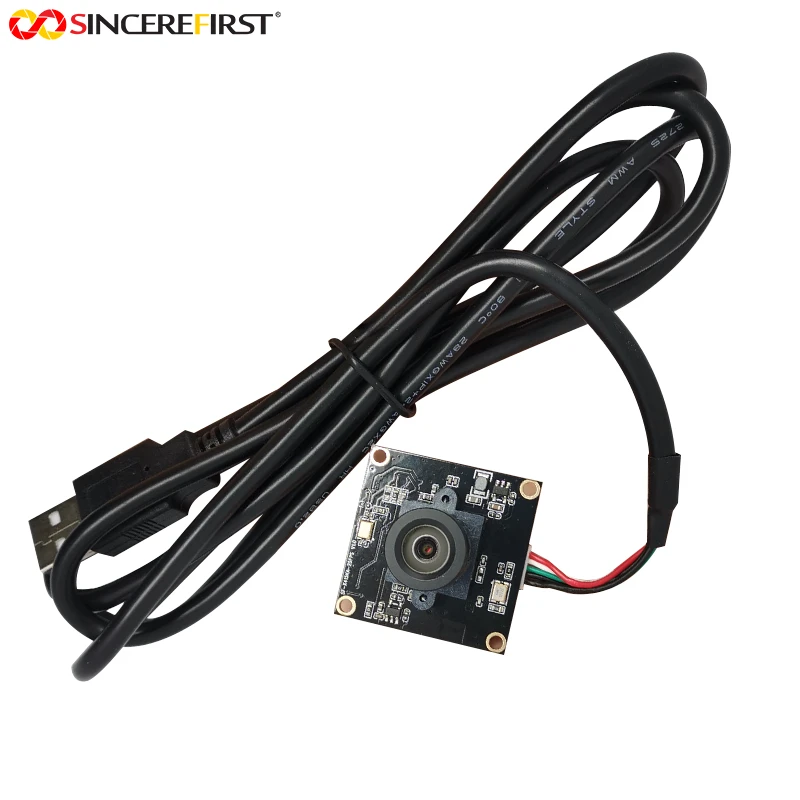

Giao diện ống kính M12 với các tùy chọn-độ biến dạng thấp

Ngàm M12 tiêu chuẩn với ống kính-được điều khiển biến dạng; thông số kỹ thuật của ống kính (FOV, tiêu cự, khẩu độ) có thể được cấu hình tùy chọn để phù hợp với yêu cầu ứng dụng.

Pixel thật, đầu ra 4K thực

Độ phân giải gốc của cảm biến được giữ nguyên hoàn toàn mà không cần nội suy pixel, đảm bảo độ trung thực của hình ảnh 4K thực sự phù hợp với các tác vụ chụp ảnh chính xác.

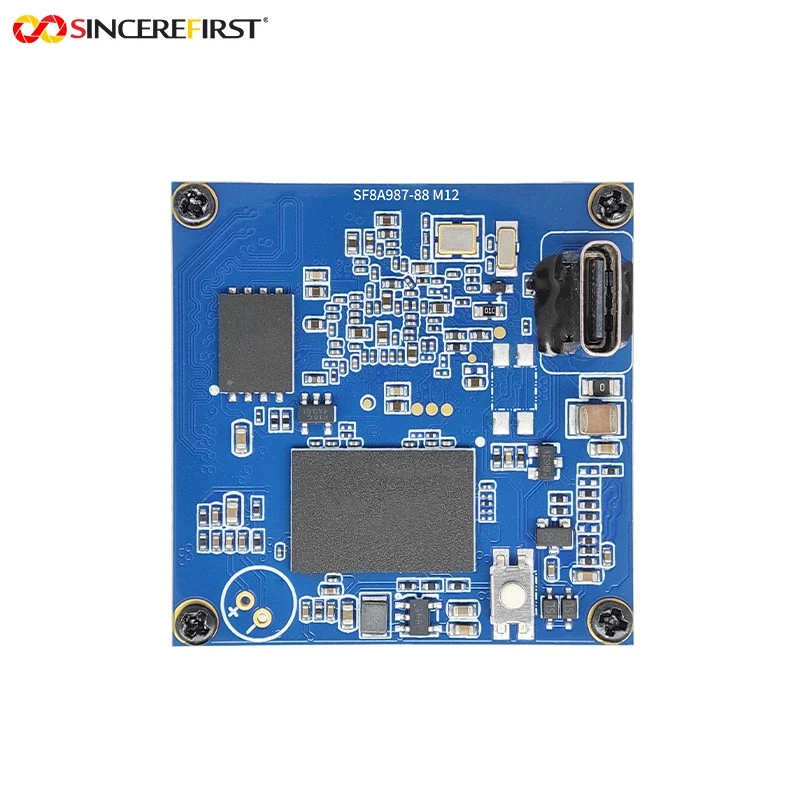

Thiết kế PCB có độ tin cậy cao-

PCB áp dụng phương pháp xử lý bề mặt ENIG (Vàng ngâm niken điện phân) có độ chính xác cao-kết hợp với mặt nạ hàn chống ẩm-và chống ăn mòn{2}}, tăng cường độ ổn định-lâu dài trong môi trường công nghiệp.

Mẫu có sẵn-Hướng dẫn lựa chọn

Giải pháp tùy chỉnh

Ngoài các mô hình 6 điểm, Chân thành đầu tiên cung cấp các giải pháp tùy chỉnh để đáp ứng nhu cầu ứng dụng được cá nhân hóa. Các mục có thể tùy chỉnh bao gồm: tùy chỉnh ống kính (tiêu cự, khẩu độ, góc-rộng/tele), lựa chọn cảm biến (phù hợp với hiệu suất động hoặc ánh sáng-thấp cụ thể), tối ưu hóa thiết kế PCB (thích ứng với không gian lắp đặt đặc biệt và khả năng chống chịu của môi trường), điều chỉnh định dạng đầu ra video và mở rộng chức năng (thêm bộ lọc cắt hồng ngoại, thuật toán nâng cao hình ảnh). Những giải pháp này cho phép các mô-đun được tích hợp hoàn hảo vào các tình huống đặc biệt như môi trường công nghiệp khắc nghiệt, thiết bị y tế chính xác và phần cứng AR/VR tùy chỉnh.

Dòng Mô-đun máy ảnh USB UVC của Sony TruthreFirst UHD 4K đại diện cho một giải pháp hình ảnh toàn diện, hiệu suất cao- cho nhiều ứng dụng, từ kiểm tra công nghiệp và thị giác robot đến hình ảnh y tế và hệ thống AR/VR. Bằng cách tích hợp cảm biến CMOS tiên tiến của Sony với giao diện UVC được tiêu chuẩn hóa, các mô-đun này mang lại độ phân giải 4K thực sự, hiệu suất-ánh sáng yếu đáng tin cậy và sự tiện lợi khi cắm{5}}và-chơi trên nhiều nền tảng. Khả năng sản xuất mở rộng của công ty-bao gồm các xưởng không có bụi COB cấp 10/100{11}}và các quy trình Căn chỉnh chủ động nâng cao-kết hợp với kiểm soát chất lượng nghiêm ngặt 100%, khung bảo hành kéo dài một thập kỷ-và sự cộng tác với các đối tác của Fortune 500, đảm bảo cả tính nhất quán và độ tin cậy của từng mô-đun. Ngoài ra, các tùy chọn{17}tùy chỉnh cao cấp, thiết kế PCB chuyên nghiệp với xử lý ENIG và hệ thống dịch vụ sáu sao đáp ứng 7*24 giờ{20}}cho phép các OEM triển khai nhanh chóng các giải pháp phù hợp đồng thời giảm thiểu độ phức tạp trong quá trình phát triển và tổng rủi ro hệ thống. Do đó, Trân trọng tự khẳng định mình là đối tác đáng tin cậy dành cho các doanh nghiệp đang tìm kiếm không chỉ công nghệ hình ảnh tiên tiến mà còn hỗ trợ vận hành mạnh mẽ và khả năng tích hợp có thể mở rộng cho các ứng dụng quan trọng có độ chính xác.

Câu hỏi 1: Các mô-đun UHD 4K UVC của Chân thành có tương thích với tất cả các hệ điều hành không?

Đ: Vâng. Chúng hoàn toàn tuân thủ các tiêu chuẩn UVC, hỗ trợ cắm-và-chạy trên Windows, Linux, macOS và Android mà không cần trình điều khiển tùy chỉnh.

Câu 2: Làm cách nào để chọn giữa mô-đun USB2.0 và USB3.0?

Đáp: Chọn USB2.0 cho các trường hợp-băng thông thấp, tĩnh/tốc độ{2}}thấp (ví dụ: giám sát tĩnh); USB3.0 dành cho khả năng chụp động tốc độ-cao (ví dụ: kiểm tra AOI) yêu cầu đầu ra ổn định 4K@60FPS.

Câu 3: Chân thành cung cấp những dịch vụ tùy chỉnh nào?

Đáp: Tùy chỉnh OEM một-một lần, bao gồm ống kính (tiêu cự/khẩu độ), lựa chọn cảm biến, thiết kế PCB, điều chỉnh định dạng video và mở rộng chức năng (ví dụ: bộ lọc cắt hồng ngoại), bao gồm các mô-đun 1MP–200MP.

Câu hỏi 4: Mô-đun có thể hoạt động trong môi trường-ánh sáng yếu không?

Đ: Vâng. Được trang bị cảm biến Sony STARVIS®, chúng mang lại hiệu suất ánh sáng yếu-tuyệt vời (xuống ~0,01 lux khi chiếu sáng hồng ngoại) để chụp ảnh rõ nét vào ban đêm hoặc ở những khu vực thiếu sáng.

Câu hỏi 5: SINCERE có những gì sau-đảm bảo bán hàng và phản hồi của khách hàng?

A: Nó cung cấpDịch vụ thay thế 1 năm và bảo hành 10 năm. Sản phẩm của công ty được bán tới hơn 200 quốc gia/khu vực; một khách hàng khen ngợi kích thước nhỏ gọn, hiệu suất ổn định và hướng dẫn lựa chọn sản phẩm chuyên nghiệp.
